Material
Cierre PC/ABS.
Muelle acero inoxidable 1.4310.
Muelle acero inoxidable 1.4310.
Versión
Cierre negro.
Muelle en acabado natural.
Muelle en acabado natural.
Mostrar más
Mostrar menos
Descripción
Material
Cierre PC/ABS.
Muelle acero inoxidable 1.4310.
Muelle acero inoxidable 1.4310.
Versión
Cierre negro.
Muelle en acabado natural.
Muelle en acabado natural.
Indicación

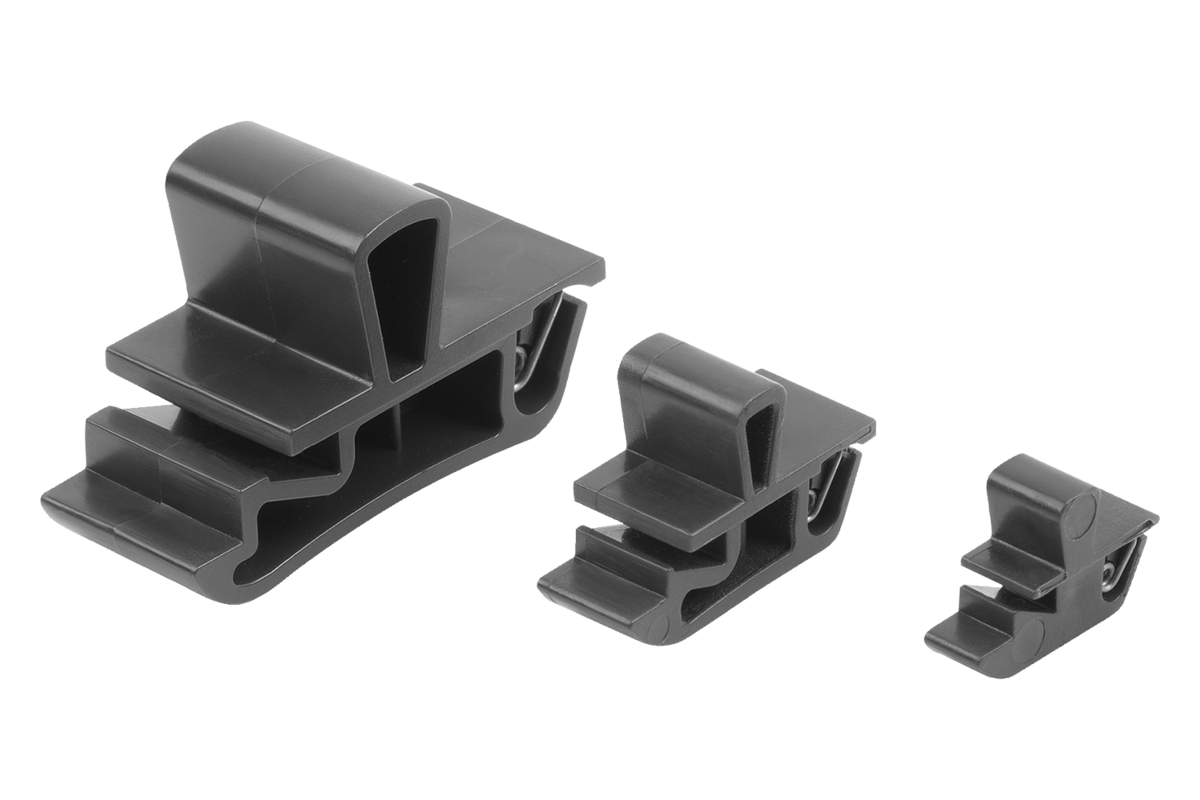

Los cierres a presión están diseñados para el montaje en puertas, compuertas y tapas.
Disponibles en tres tamaños diferentes para distintos grosores de hoja de puerta.
Inflamabilidad: en la lista de UL94-HB.
Disponibles en tres tamaños diferentes para distintos grosores de hoja de puerta.
Inflamabilidad: en la lista de UL94-HB.

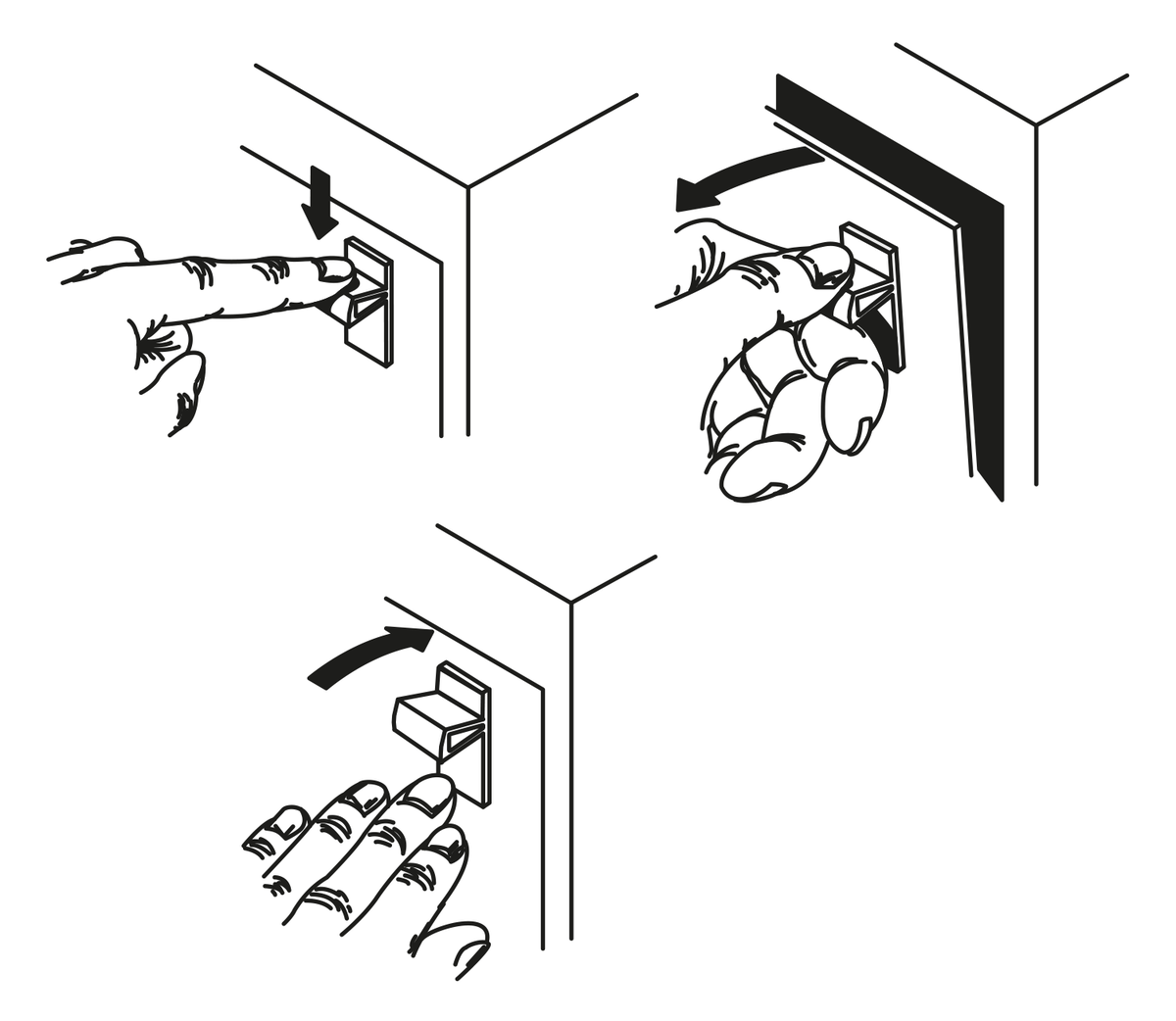

Modo de accionamiento
Deslizando la empuñadura el cierre se lleva a la posición abierta que permite abrir las puertas. El bloqueo se garantiza automáticamente presionando la puerta con ayuda de los muelles.
Aplicación
- Industria de automóviles
- Tecnología médica
- Construcción de máquinas
- Construcción de aparatos
- Armarios industriales
- Tecnología médica
- Construcción de máquinas
- Construcción de aparatos
- Armarios industriales

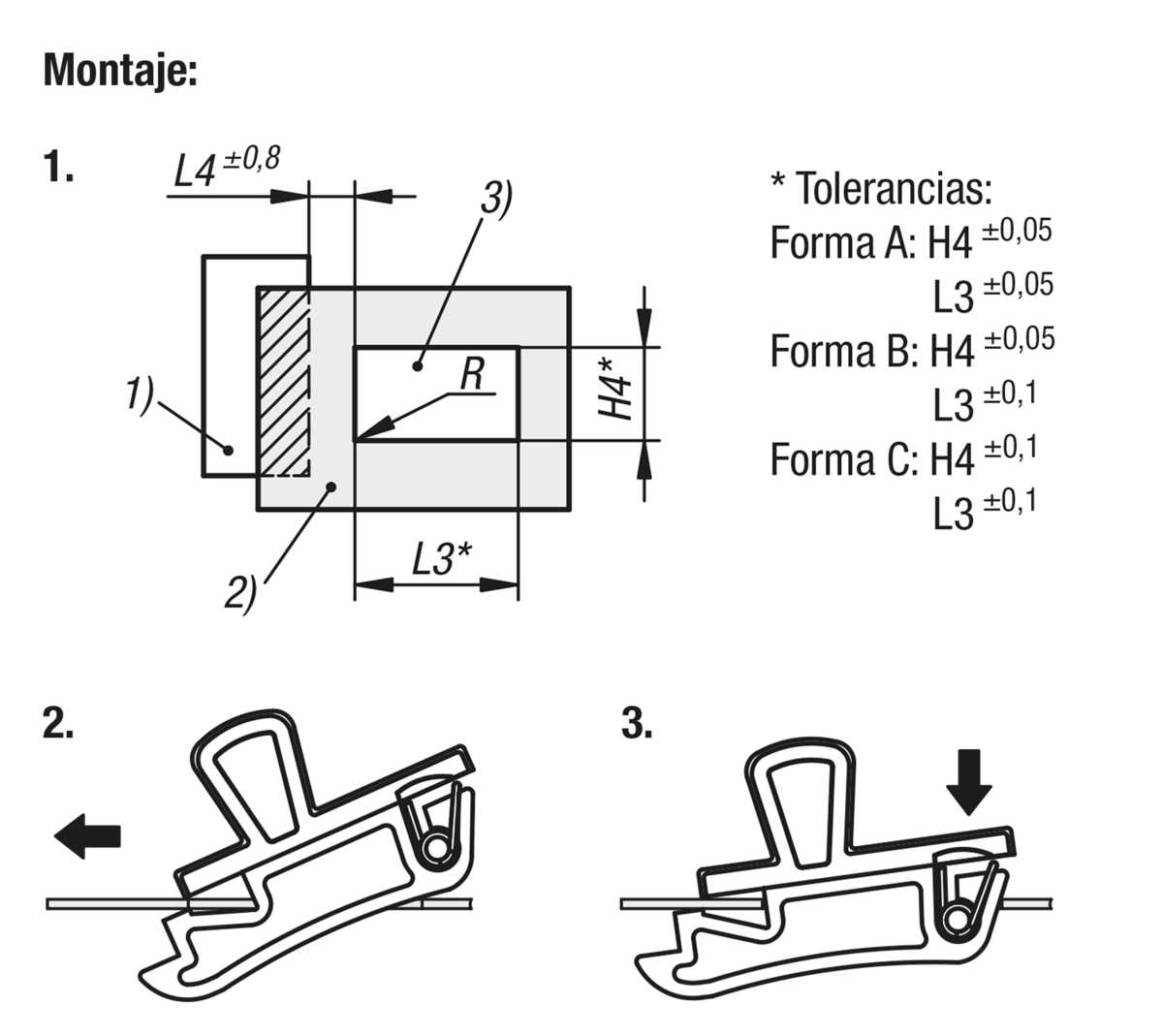

Montaje
1. Practicar un corte de montaje sin rebabas según boceto.
2. Deslizar el cierre con el lado frontal en el corte y presionar hacia delante.
3. Presionar el cierre hacia abajo para encajar.
2. Deslizar el cierre con el lado frontal en el corte y presionar hacia delante.
3. Presionar el cierre hacia abajo para encajar.
Indicación sobre el dibujo
1) Bastidor
2) Hoja de la puerta
3) Corte de montaje
4) Dirección de accionamiento
5) Cierre
6) Muelle
2) Hoja de la puerta
3) Corte de montaje
4) Dirección de accionamiento
5) Cierre
6) Muelle
