Ruedecillas esféricas de norelem
Con las ruedecillas esféricas de norelem, los artículos se pueden desplazar, girar y dirigir fácilmente. Las ruedecillas esféricas han demostrado ser realmente útiles en sistemas de transporte, alimentación, máquinas de mecanizado e instalaciones de embalaje. – Materiales de transporte, pesados o delicados: todos se pueden transportar con sencillez con las ruedecillas esféricas de norelem.
Campos de utilización de las ruedecillas esféricas
Las ruedecillas esféricas de norelem encuentran aplicación en las prensas de corte, plegadoras, instrumentos de medición, para el transporte de materiales en el área de salas limpias e instrumentos miniaturizados, así como en la manipulación de carga y en los sistemas de transporte de materiales. Las ruedecillas esféricas de norelem ofrecen con ello una solución para cualquier requerimiento de transporte.
Técnica de transporte de materiales
- Mesas de bolas, mesas giratorias y rieles en dispositivos de clasificación y distribución
- Puntos de enlace en transportadores continuos
- Sistemas de clasificación de equipajes en aeropuertos
- Transporte de tubos de acero
- Plataformas elevadoras
Construcción general de máquinas
- Mesas alimentadoras para máquinas de mecanizado de chapa
- Dispositivos portapiezas para plegadoras
- Dispositivos de alimentación para centros de mecanizado
- Mesas de taladrado y ayudas de montaje de accionamiento motorizado en la construcción de grandes motores
Otros campos de uso
- Construcción de máquinas especiales
- Industria de tecnología aeronáutica
- Industria de bebidas y procesamiento de piedra

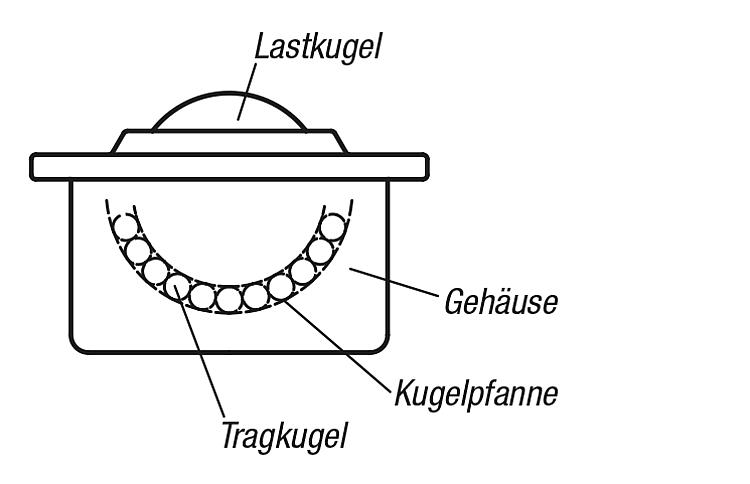

Estructura de las ruedecillas esféricas de norelem
Las ruedecillas esféricas tienen una carcasa de acero con rodamiento esférico endurecido integrado. Este sirve como vía para una gran variedad de bolas de soporte de pequeño tamaño. Las bolas de soporte ruedan durante el giro de la bola de carga sobre el rodamiento esférico.
Ventajas de las ruedecillas esféricas de norelem
- Las ruedecillas esféricas están construidas de modo que siempre se garantice un rodamiento preciso en todas las posiciones de montaje
- Las ruedecillas esféricas aseguran la plena capacidad/ resistencia de carga
- Las ruedecillas esféricas requieren poco mantenimiento
- Las ruedecillas esféricas, en casi todas sus versiones, están protegidas contra la suciedad gracias a una junta de fieltro empapada en aceite
- Las ruedecillas esféricas se pueden montar de forma rápida y económica
El surtido se divide en 42 variantes de ruedecillas de carga de norelem con un amplio abanico de capacidades de carga de 50 N - 15000 N y diversos diámetros.
Modelos de ruedecillas esféricas
Rodillos esféricos con carcasa de acero maciza
Ruedecillas esféricas con carcasa de acero maciza y cincada están especialmente concebidas para las tareas más pesadas y permanecen operativas incluso en caso de fuertes impactos y bajo condiciones extremas. Las ruedecillas esféricas de norelem con carcasa de acero maciza se pueden utilizar para cargas pesadas de hasta 15.000 N, que con esta versión se pueden soportar y transportar.
Ruedecillas esféricas mini
norelem ofrece otra variante en forma de Ruedecillas esféricas mini . Esta versión especial se utiliza principalmente en los instrumentos de medición, en el transporte de materiales en áreas de salas limpias, así como en los mecanismos miniaturizados. Las ruedecillas esféricas están compuestas de una carcasa con semicojinete integrado, una cubierta, una bola de carga y varias bolas de soporte. Las ruedecillas esféricas mini están disponibles en una versión de acero y de acero inoxidable en la tienda online de norelem.
Ruedecillas esféricas con carcasa de chapa de acero
norelem ofrece ruedecillas esféricas con carcasa de chapa de acero que están equipadas con juntas de fieltro. Estas juntas de fieltro se encargan de reducir la penetración de la suciedad circundante. La carcasa se puede elegir entre de acero cincado o de acero inoxidable, según las necesidades.
Bolas de carga
En las bolas de carga el cliente tiene una opción adicional. Además de acero y acero inoxidable, también puede elegir una bola de carga de poliamida. Ruedecillas esféricas con bolas de carga de poliamida (bolas de carga sintéticas) son especialmente adecuadas para el transporte de productos delicados como vidrio o chapas pulidas de aluminio o acero.
Ruedecillas esféricas para cargas pesadas y usos en exteriores
Ruedecillas esféricas de acero macizo están pensadas para una larga vida útil con carga de impacto. Todas las unidades se suministran con carcasa de acero macizo y superficie endurecida. Gracias a los múltiples orificios de autolimpieza, las ruedecillas esféricas muestran un alto nivel de limpieza automática. Por lo tanto se prestan especialmente al empleo en instalaciones exteriores.
Ruedecillas esféricas con perno roscado
Ruedecillas esféricas presentan una gran zona de apoyo. Gracias a la fijación por taladro tienen una gran estabilidad y capacidad de carga. La junta moldeada de limpieza de la bola de soporte se encuentra en el exterior.
Ruedecillas esféricas con elemento de fijación/ perforación de fijación
Rodillos esféricos con elemento de fijación o perforación de fijación (sin carcasa) se pueden montar y desmontar fácilmente por el lado de funcionamiento. La fijación de las ruedecillas esféricas con elemento de fijación se realiza mediante garras con resorte. Estas permiten grandes tolerancias en la perforación de montaje.
Ruedecillas esféricas con elementos tensores
Ruedecillas esféricas con elementos tensores permiten una distribución homogénea de la carga al transportar mercancías con superficie de rodadura irregular. Al utilizarse en máquinas como prensas cortadoras, prensas plegadoras, etc., el elemento se estira de nuevo hacia delante tras finalizar el proceso de mecanizado, y la pieza de trabajo se puede desenrollar.
Anillos de tolerancia
El uso de anillos de tolerancia hace posible una mayor zona de tolerancia entre las piezas que se van a conectar. Las ruedecillas esféricas se pueden montar de forma rápida y económica.
Indicaciones de instalación y datos técnicos
Las indicaciones de instalación y los datos técnicos también se pueden consultar en la Ficha de datos sobre nuestras ruedecillas esféricas de norelem (95000).
Determinación de la carga de ruedecillas esféricas
Para calcular la carga de una ruedecilla esférica se divide por 3 el peso del material de transporte. Para poder calcular el nivel de bolas de carga también se puede tener en cuenta el número de ruedecillas esféricas portantes, según las características del material de transporte.
Disposición de ruedecillas esféricas
La disposición de las ruedecillas esféricas se ajusta a la superficie básica del material de transporte. En productos con superficie básica lisa y uniforme, como p. ej. el suelo de las cajas, se calcula la distancia entre las ruedecillas esféricas simplemente dividiendo la longitud de los bordes por 2,5.
Velocidad de transporte y capacidad de carga
La velocidad de transporte recomendada es de 1 m/s. En el caso de bolas de poliamida para cargas pesadas, 0,25 m/s. Las capacidades de carga indicadas son válidas para todas las posiciones de montaje y se refieren a 10⁶ giros de las bolas de carga. En el caso de insertos de mayor longitud, a velocidades superiores a 1 m/s y especialmente con un Ø de la bola entre 60 y 90, en función de la carga, se puede esperar un aumento de la temperatura y una reducción de la vida útil.
Cálculo de la vida útil
L =(C/F)³ x 10⁶ revoluciones
L = vida útil
C = capacidad de carga (N)
F = carga (N)
Atención: Utilizar lubricante para altas temperaturas (ver la Ficha de datos de las ruedecillas esféricas )(95000).
Resistente a la temperatura
La resistencia a la temperatura con ruedecillas esféricas con junta de fieltro alcanza una temperatura permanente de 100 ºC. A temperaturas superiores a 100 °C no pueden utilizarse ruedecillas esféricas cincadas con bola de acero o de carga sin junta de fieltro. Tener en cuenta la reducción de la capacidad de carga. Multiplicar la capacidad de carga por el factor de temperatura (tabla).
Determinación de la carga de ruedecillas esféricas con ruedecillas esféricas con elemento tensor
En estas versiones para seleccionar el tamaño son determinantes los valores indicados en el apartado "Fuerza de sujeción previa". El peso del material de carga se divide por el número de ruedecillas esféricas portantes.
